وصف المنتج
● يتم توحيد ناقل الحركة لقاعدة الآلة بواسطة محرك نقل بقدرة 5.5KW، ويتم مطابقة وضبط نسبة السرعة لكل جزء بواسطة نسبة المخفض والعجلة المسننة.
● قاعدة الناقل ملحومة حسب الطلب بواسطة ممر مربع ولوحة فولاذية.الهيكل ثابت.يتم موازنة مستوى سطح القاعدة بواسطة مجال الطحن لضمان مستوى عمل الآلة بأكملها.
● أسطوانة النقل مصنوعة من أنبوب فولاذي غير ملحوم مسحوب بدقة ومغطى بالمطاط، والذي يتميز بنفاذية صغيرة، ونقل مستقر، ولا يسبب احتكاكًا أو نتوءات على سطح المنتج؛
● طول جسم الأسطوانة هو 1350 مم، ويتم تشغيل صف النقل بواسطة حزام مسطح على شكل '8'، وهو مستقر في ناقل الحركة، صغير في الاهتزاز وبدون ضوضاء؛

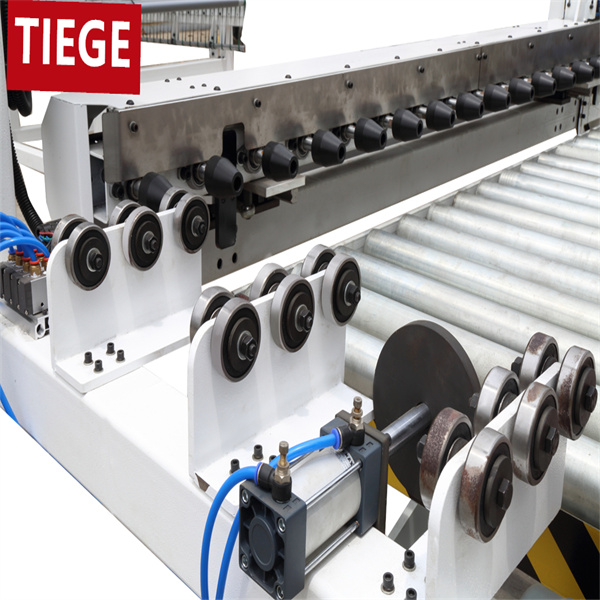

● تم ترتيب بكرات النقل في صف مائل، والألواح تميل دائمًا ضد التوقف أثناء عملية النقل حتى تصبح لوحات الإخراج في خط مستقيم، مما يقلل بشكل فعال من حدوث النفايات بسبب إزاحة عملية نقل اللوحة.
آلة إزالة الغبار تستخدم أسطوانة دائرية من الصوف لإزالة الغبار.يتم تشغيل دوران أسطوانة الفرشاة بواسطة مخفض VF30F-5-6B14 ومحرك بقدرة 0.25 كيلو واط.يتم تشغيله بشكل مستقل ومتصل بأنبوب إزالة الغبار بقطر 100 مم.
● طلاء الأسطوانة المطاطية بقطر المطاط الطبيعي Φ190، وصلابة الأسطوانة المطاطية 65 درجة.تعتمد طريقة النقل ناقل الحركة والعتاد.تعتمد الأسطوانة العلوية الرفع التوربيني، ويمكن عرض ارتفاع الرفع رقميًا.يتم التحكم في الأسطوانة المطاطية بواسطة الأسطوانة المطاطية ذات الشفاه في كلا الطرفين، ويتم قطع اللوحة النحاسية المطاطية بدقة لضمان عدم تسرب الغراء عند العمل.
● الأسطوانة الفولاذية المطلية بالمطاط هي عبارة عن أسطوانة من الفولاذ المقاوم للصدأ بقطر Φ145.
● يتم استخدام محرك بقدرة 1.5 كيلو واط لقيادة الأسطوانة بشكل مستقل.يتم تدوير أسطوانة الغراء وأسطوانة الفولاذ المقاوم للصدأ بشكل مستقل بواسطة محامل أحادية الاتجاه.الدوران مستقر ويتم تطبيق الغراء بالتساوي.أثناء الدوران، لن يكون هناك خطوط أفقية للحامل مدفوعة بالسلسلة؛
● العرض الداخلي لأداة تطبيق الغراء هو 1510 مم، وعرض العمل الفعال للأسطوانة المطاطية المُلصقة والأسطوانة الفولاذية المُلصقة هو 1350 مم، وعرض العمل الفعال للأسطوانة السفلية هو 1300، والأسطوانة السفلية أضيق من الأسطوانة السطحية منع التصاق المواد في حدود 1 مم. عندما يتم تطبيق الضغط، تكون البكرتان على اتصال، مما يتسبب في التصاق الأسطوانة السفلية.
● المجموعة الأولى والثانية من بكرات الترقق يبلغ قطرها 190 بكرة من المطاط الطبيعي، ويمكن استخدام المجموعة الثانية للصق الأفلام الواقية، أما المجموعة الثالثة والرابعة والخامسة والسادسة فهي بكرات تسخين بقطر 190. .
● رفع هوائي، عجلة وعاء تعمل يدويًا وقضيب وعاء، مع مقياس عرض.
● مجهز بقاطع الورق، يقوم محرك سيرفو بتدوير القاطع.
● جهاز تحرير الفيلم عبارة عن عمود هوائي، مُجهز بفرامل مسحوق مغناطيسي 2.5 كجم، وهو مستقر.
● أسطوانة تسخين صغيرة PVC، أسطوانة التسخين عبارة عن تسخين كهربائي بقدرة 1 كيلو واط، مع وظيفة الورق المضلع السائب.
● المكونات الكهربائية هي شنايدر، وواجهة التشغيل عبارة عن شاشة تعمل باللمس.
الحد الأقصى لعرض النقل | 1300 ملم و 1100 ملم |
الحد الأقصى لطول النقل | 3000 ملم |
ارتفاع العمل | 950 ملم |
سرعة النقل | 5-22 م/دقيقة(تعديل تحويل التردد) |
الطاقة المركبة | 0.75 كيلو واط |
- رف النقل ملحوم خصيصًا بأنابيب مربعة 80*80، والهيكل ثابت وموثوق.
- إن أسطوانة النقل مصنوعة من أنابيب فولاذية غير ملحومة مرسومة بدقة ومغطاة بالمطاط، والتي تتميز بنفاذية صغيرة، ونقل مستقر، ولا تسبب احتكاكًا أو نتوءات على سطح المنتج؛
- يبلغ طول جسم الأسطوانة 1350 مم، ويتم تشغيل صف النقل بواسطة حزام مسطح على شكل '8'، وهو مستقر في ناقل الحركة، وصغير في الاهتزاز وبدون ضوضاء؛
- يتم تشغيل كل مجموعة من صفوف النقل بواسطة مخفض دودة التوربينات بوريل RV63-75 سرعة، ومحرك 0.75 كيلو وات، وسرعة تحويل التردد؛وتتم زيادة سرعة كل مجموعة بما يتناسب مع التحكم الفعال في المسافة بين اللوحات؛
- يتم ترتيب بكرات النقل في صف مائل، وتكون الصفائح مائلة دائمًا للأعلى عند التوقف أثناء عملية النقل حتى تكون صفائح الإخراج في خط مستقيم.

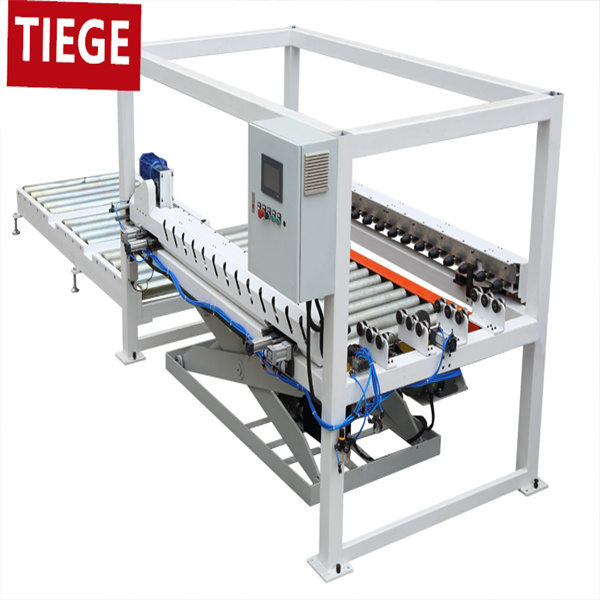

ماكس، الارتفاع | 2500 ملم |
مين، الارتفاع | 1400 ملم |
سكتة دماغية | 1150 ملم |
مقاس | 1150*2100 مللي متر |
قوة المحرك | 2.2 كيلو واط |
وزن العمل | 2 طن |
